Hoe u kunststoflabels voor elektrische panelen kunt specificeren

Hoe u kunststoflabels voor elektrische panelen kunt specificeren

Etiketten voor het graveren van elektrische panelen moeten worden behandeld als gecontroleerde technische onderdelen. Een handige specificatie verbindt elk label met de goedgekeurde tekening, definieert het materiaal en de verwerkingsroute en registreert afmetingen, montage- en servicevoorwaarden vóór productie.

Waarom een ​​label voor een elektrisch paneel meer is dan een stukje tekst

Een schakelkast kan ontkoppelmiddelen, voedingen, stroomonderbrekers, keuzeschakelaars, indicatielampen, aansluitklemmen, onderhoudsinstructies en meervoudige spanningssystemen bevatten. Met graveerlabels op elektrische panelen rond deze componenten kunnen operators en technici het fysieke apparaat verbinden met een tekening, bedieningsvolgorde of onderhoudsprocedure. Een visueel aantrekkelijk label is niet nuttig als de formulering ervan verkeerd is, de positie dubbelzinnig is of onleesbaar wordt in de echte omgeving.

In de Verenigde Staten stelt OSHA 29 CFR 1910.303(f) dat bepaalde ontkoppelingsmiddelen en circuits leesbaar moeten worden gemarkeerd om hun doel aan te geven en dat de vereiste markeringen voldoende duurzaam moeten zijn voor de betrokken omgeving. Dit is een belangrijk ontwerpprincipe, maar het betekent niet dat één kunststofplaat automatisch een paneel OSHA-conform maakt. De ontwerper van de apparatuur, de paneelbouwer en de bevoegde autoriteit moeten bepalen welke regels van toepassing zijn, wat elke markering moet zeggen en waar deze moet worden geïnstalleerd.

UL 508A is een aparte norm voor industriële bedieningspanelen. UL Solutions legt uit dat gekwalificeerde paneelwerkplaatsen personeel nodig hebben dat in staat is de vereisten te interpreteren en toe te passen. LYSHIRE levert graveermaterialen en kan de vereisten voor afgewerkte labels beoordelen, maar vervangt niet het certificeringsproces of de technische verantwoordelijkheid van de paneelbouwer.

Begin met het goedgekeurde identificatieschema

De veiligste productie-input is een gecontroleerd labelschema of tekening, en geen tekst gekopieerd uit een e-mail of foto. Geef elk item een ​​unieke referentie die het koppelt aan het paneel, de locatie en de tekeningrevisie. Als de bestelling variabele gegevens bevat, gebruik dan één gestructureerd spreadsheet of goedgekeurd artworkpakket met een duidelijke rij-tot-deelrelatie.

Bevestig hoofdlettergebruik, interpunctie, eenheden, spanningsnotatie, afkortingen, regeleinden, symbolen en taal. Geef aan of tekens aan een minimale hoogte of streekbreedte moeten voldoen. Als het label een serienummer, apparatuurtag, QR-code of streepjescode bevat, geef dan het gegevensformaat en de verificatiemethode op. De graveur mag geen technische terminologie raden of een code ‘corrigeren’ zonder schriftelijke toestemming.

Een revisieveld is vooral belangrijk bij nabestellingen. Wanneer het ontwerp van een machine verandert, kan een oud maar visueel vergelijkbaar label een onderhoudsfout veroorzaken. Noteer het tekeningnummer, de revisie, de goedkeuringsdatum en eventuele vervangen tekst, en houd verouderde labels fysiek gescheiden van de vrijgegeven batch.

Definieer de functie van elk labeltype

Deze groepen kunnen een materiële familie delen, maar ze delen niet noodzakelijkerwijs dezelfde compliance-rol. Een gegraveerde selectorlegenda en een certificeringsmerk zijn bijvoorbeeld niet uitwisselbaar. Reproduceer nooit een certificeringsmerk, typeplaatje of gereguleerd veiligheidslabel zonder toestemming en de toepasselijke markeringsvereisten.

Selecteer de vlak- en kernkleuren uit de projectvereiste

Tweelaags graveerplastic creëert contrast door een dunne bovenlaag te verwijderen en een kern met een andere kleur bloot te leggen. Veel voorkomende combinaties zoals zwart/wit, rood/wit, geel/zwart of wit/zwart kunnen een duidelijke identificatie opleveren, maar de ‘beste’ kleur is niet universeel. Verlichting, kijkafstand, oppervlakteafwerking, vervuiling en nabijgelegen componenten hebben allemaal invloed op de leesbaarheid.

Veiligheidskleuren en signaalwoorden moeten afkomstig zijn uit de toepasselijke lokale norm, klantspecificatie en technische risicobeoordeling. Ga er niet van uit dat elk rood label hetzelfde betekent of dat een bekende kleurencombinatie automatisch voldoet. Voor algemene apparaatidentificatie selecteert u een contrast dat leesbaar blijft onder de installatieverlichting en test u de kleinste tekst op ware grootte.

Matte oppervlakken kunnen storende reflecties onder kastverlichting verminderen. Glanzende en metallic afwerkingen kunnen geschikt zijn voor branding of geselecteerde naamplaatjes, maar moeten worden beoordeeld op verblinding en zichtbaarheid van fijne karakters. Als meerdere panelen tot één machinefamilie behoren, definieer dan een goedgekeurd vlak-/kernpalet zodat vervangende labels consistent blijven.

Kies de materiaalroute voordat u machine-instellingen kiest

LYSHIRE scheidt de standaard mechanische en lasermateriaalroutes. Standaard ABS-graveerplaten zijn bedoeld voor CNC-frezen, roterend graveren, boren, zagen en aanverwante mechanische fabricage. Lasergraveerplaten op PMMA/acrylbasis zijn de normale route voor CO2-lasergraveren en -snijden. In een aankoopbeschrijving moet zowel de materiaalconstructie als het beoogde proces worden vermeld.

Leveranciers van lasermateriaal zoals Trotec beschrijven twee- en drielaags gemodificeerde acrylaatplaten met een dunne toplaag die wordt verwijderd om de kern bloot te leggen. Gravotech biedt afzonderlijk materialen aan die zijn ontwikkeld voor roterend graveren en snijden. Deze voorbeelden laten zien waarom het ‘graveren van plastic’ alleen geen volledige verklaring is voor machinecompatibiliteit. Parameters moeten worden getest op het exacte materiaal, de dikte, de uitrusting, de optiek of het mes en de vereiste randkwaliteit.

Kies een route door rekening te houden met de kleinste tekst, snijgeometrie, gaten, randuiterlijk, cyclustijd en apparatuur waarover de fabrikant beschikt. Als de labels als afgewerkte onderdelen worden geleverd, stuur dan het artwork en de geometrie naar LYSHIRE voor een procesbeoordeling. Voor een overzicht van de twee routes, zie deLYSHIRE-verwerkingssysteemen deassortiment lasergraveerplaten.

Specificeer afmetingen, dikte en fabricagedetails

De tekening moet de afgewerkte breedte en hoogte, dikte, hoekradius, gatdiameter, gatmiddenposities, sleuven, uitsnijdingen, afschuiningen en randacceptatie definiëren. Geef aan of de afmetingen nominaal zijn of worden bepaald door een tolerantie. Etiketten die rond schakelaars of indicatielampjes zijn aangebracht, hebben voldoende ruimte nodig, zodat ze de bediening, afdichting of toegang voor onderhoud niet hinderen.

De gebruikelijke diktetaal van LYSHIRE omvat 0,1, 0,3, 0,5, 0,8, 1,3, 1,5 en 3,0 mm, waarbij 1,3 en 1,5 mm gebruikelijk is voor veel rigide graveertoepassingen. Beschikbaarheid en constructie variëren per productroute; breng niet één diktelijst of tolerantie over op elk materiaal. De standaard bladtaal omvat 600 × 1200 mm en op maat gesneden formaten, terwijl de haalbaarheid van afgewerkte onderdelen afhangt van de tekening, het aantal en het fabricageplan.

Dikker is niet automatisch beter. Een dikkere plaat kan verder van het paneeloppervlak uitsteken, de afstand tussen de schakelaars beïnvloeden of ander bevestigingsmateriaal vereisen. Een dun label kan geschikt zijn voor een vlakke lijmtoepassing, maar heeft een geschikte behandeling en substraatondersteuning nodig. Bekijk de volledige montage in plaats van de dikte alleen op basis van het uiterlijk te selecteren.

Zorg ervoor dat de montagemethode overeenkomt met het daadwerkelijke oppervlak

Mechanische bevestigingsmiddelen worden vaak gekozen wanneer de tekening al gaten bevat of wanneer verwijdering en vervanging verwacht wordt. De specificatie moet de gatgrootte, vereisten voor verzinking of verzinking, de speling van de bevestigingskop vermelden en of scheuren rond gaten een acceptatieprobleem zijn.

Drukgevoelige lijm kan de installatie op geschikte oppervlakken versnellen, maar de prestaties zijn afhankelijk van het substraat, de coating, de oppervlaktetextuur, netheid, kromming, temperatuur en blootstelling. Metaal met een poedercoating kan glad of getextureerd zijn; twee visueel vergelijkbare coatings kunnen verschillende hechtingsresultaten opleveren. Kunststoffen met een lage oppervlakte-energie, zoals PP of PE, vereisen een aparte evaluatie.

Wanneer u labels voor het graveren van elektrische panelen met zelfklevende achterkant aanvraagt, geef dan het daadwerkelijke installatiesubstraat op en of deze vlak, gebogen, geverfd of gepoedercoat is. Test de voorgestelde backing op het echte oppervlak vóór massaproductie. De installateur moet de richtlijnen voor voorbereiding, druk en verblijftijd van de lijmleverancier volgen.

Definieer de serviceomgeving zonder uit te gaan van duurzaamheid

Geef aan of het paneel binnen, beschut buiten of volledig blootgesteld is. Vermeld het verwachte temperatuurbereik, blootstelling aan zonlicht of UV, vocht, olie, schoonmaakchemicaliën, slijtage en onderhoudsfrequentie. Een materiaal dat geschikt is voor een schone binnenkast is niet automatisch geschikt voor een buitenomheining of wasruimte.

Geschiktheid voor gebruik buitenshuis, vlamgedrag, chemische bestendigheid en reinigingsbestendigheid behoren tot de exacte productspecificaties en testomstandigheden. Generieke termen zoals ABS, acryl, mat of metallic zijn geen prestatiecertificeringen. Als voor een project een bepaalde beoordeling of gedocumenteerde testmethode vereist is, neem deze dan op in de aanvraag en verifieer het geselecteerde cijfer voordat het wordt goedgekeurd.

De leesbaarheid verandert ook met gebruik. Etiketten in de buurt van veelgebruikte bedieningselementen kunnen vaker worden aangeraakt of afgeveegd dan etiketten in een afgesloten kast. Positie, beschermende geometrie en reinigingspraktijk kunnen net zo belangrijk zijn als de nominale materiaaleigenschappen.

Keur een representatief monster en gecontroleerd bewijs goed

Een proefdruk moet voor elke variabelegroep de exacte tekst, regeleinden, symbolen, vlak/kernrichting, afmetingen, gatposities en aantal weergeven. Een fysiek monster moet de kleinste tekst, de kleinste spatiëring, de meest kritische kleurencombinatie, de werkelijke dikte en de beoogde verwerkingsroute vertegenwoordigen. Als er sprake is van lijm, test deze dan op het eigenlijke oppervlak.

Inspecteer het monster in de echte kijkrichting en verlichting. Bevestig het contrast, de volledigheid van het karakter, de graveerdiepte, de kwaliteit van de randen, de maatvoering, de uitlijning van de gaten, de toestand van het oppervlak en de montage. Leg het geaccepteerde materiaalmodel, de kleuren, de afwerking, het gereedschaps- of procestraject en de tekeningrevisie vast, zodat productie- en nabestellingen dezelfde referentie delen.

Een monster vervangt de productie-inspectie niet. In de koopovereenkomst moet worden vastgelegd hoe de batch wordt gecontroleerd, hoe variabele gegevens worden afgestemd, welke hoeveelheidstolerantie van toepassing is en hoe labels worden gegroepeerd en verpakt voor installatie.

Veelvoorkomende problemen en wat u moet verifiëren

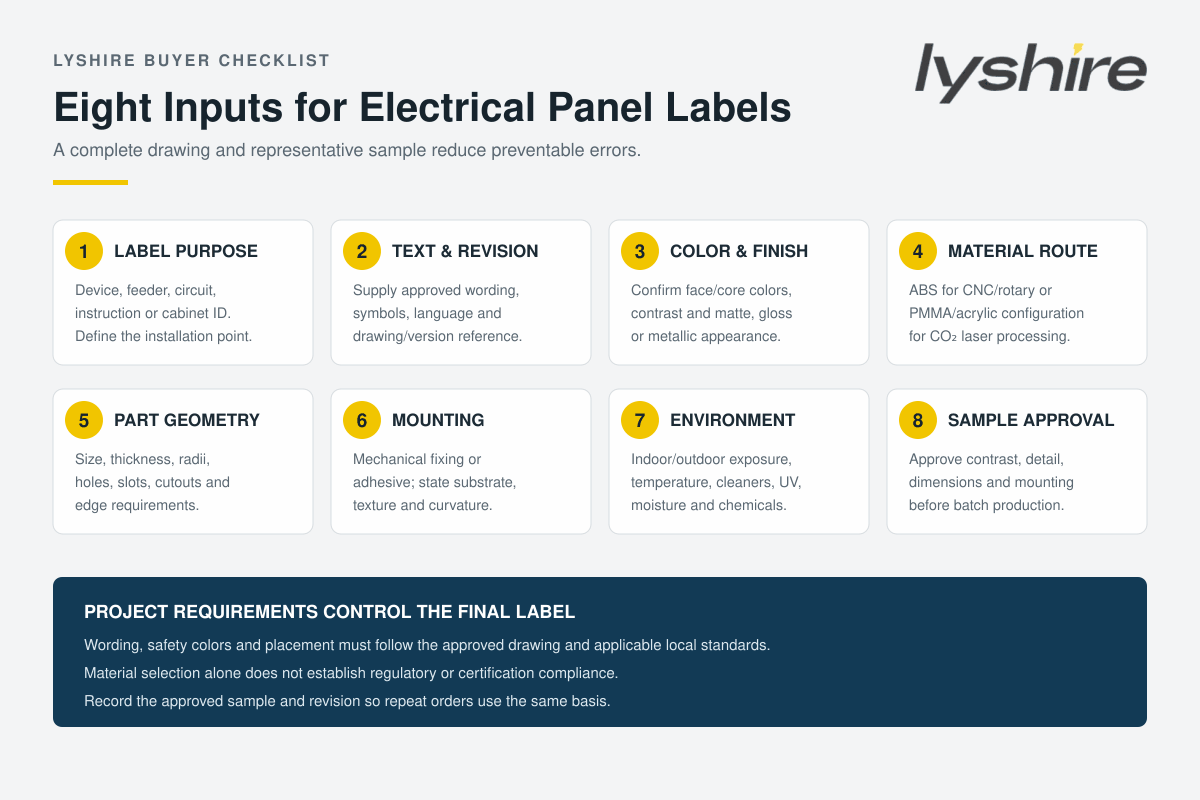

Checklist voor offerteaanvragen voor graveerlabels voor elektrische panelen

Wanneer u labels voor het graveren van elektrische panelen aanvraagt, stuur dan het labelschema en de vrijgegeven tekening; paneel- en installatiereferentie; exacte bewoordingen, taal en symbolen; variabele gegevens; front-/kernkleuren en afwerking; ABS/CNC- of PMMA/CO2-laserroute; dikte; afgewerkte afmetingen; gaten en speciale vormen; montagemethode; feitelijk substraat; omgeving; hoeveelheid; verpakkingsgroepen; en vereist monster- of inspectierapport.

Voor afgewerkte onderdelen identificeert u welke labels bij elke kast of machine horen, zodat ze in installatievolgorde kunnen worden verpakt. Als de vereiste zich nog in de materiaalbladfase bevindt, specificeer dan het volledige bladformaat of een op maat gesneden formaat en bekijk de specificaties van LYSHIRE.graveerbladstructuursysteem. Voor niet-standaardvormen, meerdere datasets of speciale backing, zieaangepaste toepassingen.

Veelgestelde vragen

Technische referenties:OSHA 29 CFR 1910.303, UL industrieel bedieningspaneelprogramma, Trotec lasergraveren van kunststofplatenEnGravotech roterende graveermaterialen.
