Hoe u illustraties kunt voorbereiden voor precisiegraveren op plastic platen

Hoe u illustraties kunt voorbereiden voor precisiegraveren op plastic platen

Het voorbereiden van graveerkunstwerken voor kunststofplaten begint met een gecontroleerde vijl, niet met een machine-instelling. Kopers en fabrikanten moeten de bewerkbare master, het productiebestand, de proefdruk, het materiaal, de proceslagen, de afmetingen en de lijst met variabele gegevens onder één goedgekeurde revisie samenbrengen.

Beschouw illustraties als een productiespecificatie

Een aantrekkelijk schermvoorbeeld kan nog steeds het verkeerde label opleveren. Een ontbrekend lettertype kan zonder waarschuwing worden vervangen, een gedupliceerd pad kan tweemaal worden geknipt, een bestand kan in de verkeerde eenheden worden geopend, of graveer- en snijobjecten kunnen aan hetzelfde proces worden toegewezen. Precisiegraveerkunstwerken moeten daarom zowel communiceren hoe het voltooide onderdeel eruit moet zien als hoe elk object moet worden verwerkt.

Het productiepakket moet het onderdeelnummer, tekeningnummer, revisie, schaal, eenheden, afgewerkte afmetingen, vlak-/kernkleurrichting, materiaalroute en hoeveelheid identificeren. De digitale proefdruk moet dezelfde bron gebruiken als het productiebestand. Als een klant een screenshot goedkeurt terwijl de operator een ander bestand gebruikt, wordt het goedkeuringstraject verbroken.

Houd drie gerelateerde records bij: een bewerkbaar model met live tekst en bouwgeschiedenis; een vergrendelde productiekopie opgesteld voor het geselecteerde systeem; en een voor mensen leesbare PDF-proefdruk met afmetingen, tekst en revisie. De bestandsnamen moeten hun relatie duidelijk maken.

Kies vector- of rasterinhoud op functie

Vectorillustraties beschrijven lijnen, curven en vormen wiskundig, zodat het formaat ervan kan worden aangepast zonder de pixelvorming die gepaard gaat met een bitmap met lage resolutie. Dit maakt vectorbestanden voor graveren geschikt voor uitgesneden contouren, gaten, randen, logo's, omlijnde tekst en andere gecontroleerde geometrie. Rasterafbeeldingen zijn opgebouwd uit pixels en worden vaak gebruikt voor foto's, texturen of schaduwgravures.

De officiële raster-versus-vectorrichtlijnen van Epilog leggen uit dat rasterafbeeldingen en vectorvullingen normaal gesproken worden gegraveerd, terwijl voldoende dunne vectorlijnen door de software kunnen worden geïnterpreteerd als snijpaden. De numerieke drempel die door één leverancier van apparatuur wordt weergegeven, is geen universele standaard. De operator moet de handleiding, het stuurprogramma en de workflow van de productiemachine gebruiken.

Een rasterafbeelding met hoge resolutie kan geschikt zijn voor een tonale afbeelding, maar het converteren van een onscherpe schermafbeelding naar een groter bestand creëert geen ontbrekende details. Als een logo gecontroleerde randen moet hebben, vraag dan de originele vectorillustratie aan. Automatische tracering en de volledige configuratie van het lasergraveerbestand moeten worden geïnspecteerd op overmatige knooppunten, gebroken vormen, onbedoelde gaten en vervormde letters.

Bewaar het bewerkbare model voordat u lettertypen schetst

Beschikbaarheid van lettertypen is een veelvoorkomende bron van productieverschillen. Als de ontvangende computer niet hetzelfde lettertype of dezelfde versie heeft, kan live-tekst opnieuw worden geplaatst, de tekenbreedte wijzigen of een ander lettertype vervangen. Adobe legt uit dat het converteren van tekst naar contouren de tekens in vectorvormen verandert, maar dat de tekst dan zijn normale bewerkingseigenschappen verliest.

Bewaar daarom één bewerkbaar mastermodel met live-tekst en maak een afzonderlijke productiekopie met goedgekeurde tekst omgezet in contouren. Overschrijf de enige bewerkbare bron niet. Voeg een leesbare PDF-proefdruk toe, zodat spelling, cijfers, symbolen, accenten, Arabische of andere taaltekens visueel kunnen worden gecontroleerd.

Gravotech maakt onderscheid tussen contourlettertypen en graveer-/snijlettertypen en merkt op dat lettertypelicenties ook van belang zijn wanneer gegraveerde goederen worden verkocht. De koper of eigenaar van het kunstwerk moet het recht bevestigen om commerciële lettertypen, logo's en symbolen te reproduceren. Bij het converteren van een lettertype naar paden ontstaat geen licentie.

Bouw het bestand op ware grootte en declareer eenheden

Maak waar mogelijk precisiegraveerillustraties op schaal 1:1. Geef aan of het bestand millimeters of inches gebruikt en plaats ten minste één gecontroleerde afmeting op de proefdruk. Een plaat van 100 mm geopend als 100 inch creëert een duidelijke fout, maar subtielere schaalconversies kunnen de tekstgrootte, de speling tussen de gaten en de randmarges veranderen zonder dat dit wordt opgemerkt.

Definieer de afgewerkte breedte, hoogte, dikte, hoekradius, gatdiameter, gatmiddenposities en eventuele sleuven of uitsparingen. Gebruik een duidelijk referentiepunt in plaats van hetzelfde element te dimensioneren op basis van verschillende inconsistente referenties. Als een paneelopening of bevestigingspatroon van cruciaal belang is, dient u de passende tekening of het goedgekeurde monster te verstrekken.

Vertrouw niet alleen op een paginagrens om de voltooide contour weer te geven. Plaats het snijpad op een benoemde laag en toon de uiteindelijke afmetingen afzonderlijk. Verwijder verborgen voorwerpen buiten het werkgebied, tenzij het opzettelijke productieaantekeningen zijn.

Apart graveren, snijden, boren en aantekeningen

Kleurkaarten en lagen kunnen een operator helpen bij het toewijzen van verschillende processen, doorgangen of instellingen. Epilog documenteert kleurtoewijzingen als een vectorillustratieworkflow voor meerdere bewerkingen, terwijl Gravotech-software laagbeheer, toolpaden op kleur, matrixwerk en variabelenlijsten ondersteunt. De exacte kleurnamen en lijndiktes zijn nog steeds afhankelijk van het geselecteerde productiesysteem.

Gebruik duidelijk benoemde lagen zoals ENGRAVE, CUT, HOLES en NOTES, en voeg een kleine legenda toe. Productienotities, afmetingen en registratiemarkeringen moeten zo worden geplaatst dat ze niet per ongeluk als artwork kunnen worden weergegeven. Als zowel rastergraveren als vectorsnijden nodig zijn, geef dan aan welke objecten bij elk proces horen.

Inspecteer de geometrie op dubbele paden, open contouren, kruispunten, kleine fragmenten en overlappende objecten. Een dubbele snijlijn kan een onnodige tweede doorgang veroorzaken; een open contour kan voorkomen dat een vorm wordt herkend zoals bedoeld. Breid complexe effecten of knipmaskers pas uit nadat u hebt gecontroleerd of het resultaat getrouw en bewerkbaar blijft.

Bevestig frontgravure, omgekeerde gravure en spiegeling

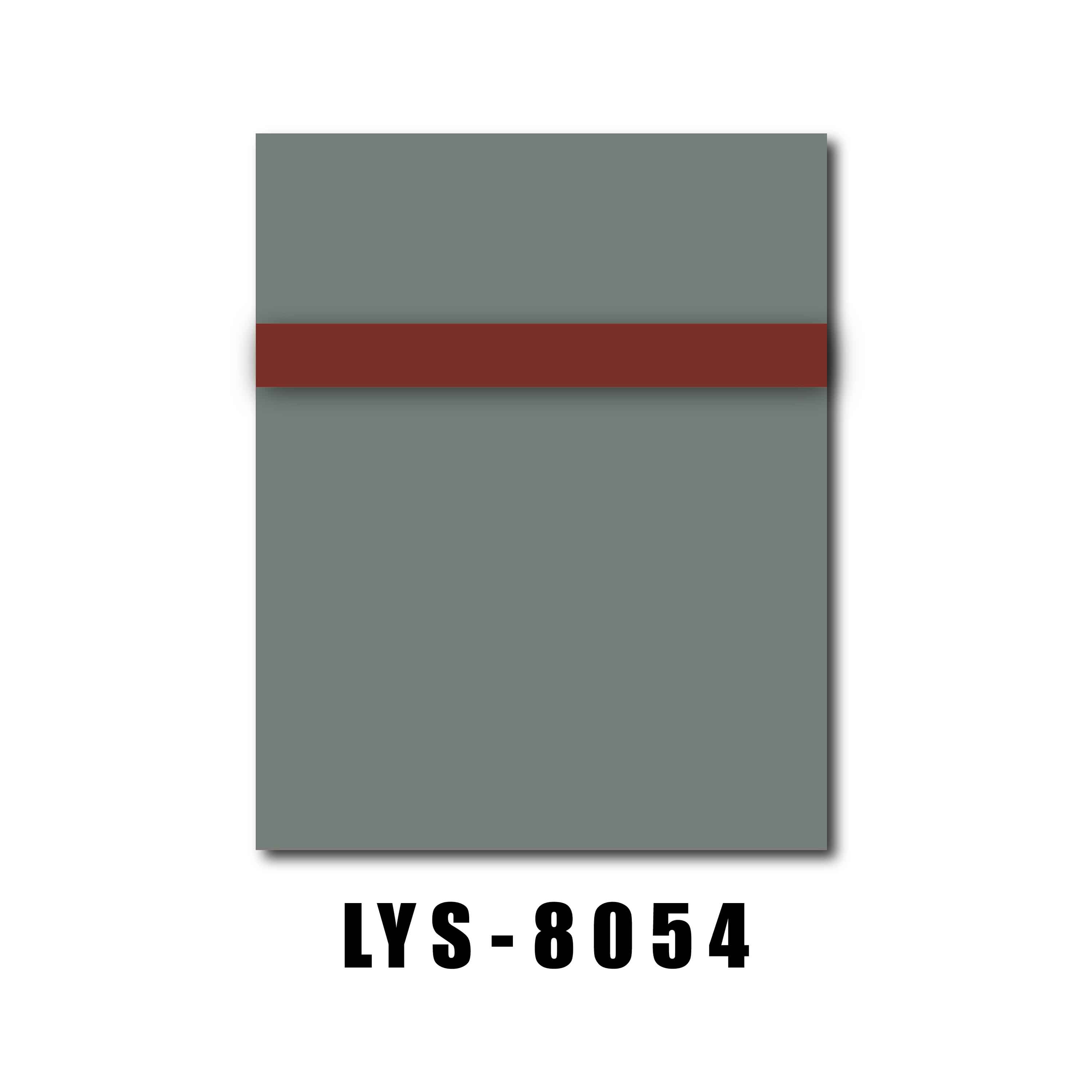

Standaard tweelaagse vlakgravure verwijdert de bovenste laag van de zichtbare kant om de contrasterende kern bloot te leggen. Materialen voor omgekeerd graveren worden verwerkt vanaf de achterkant van een helder vlak en vereisen mogelijk gespiegeld artwork zodat de tekst vanaf de voorkant correct leest. Dit zijn verschillende constructies en mogen niet worden behandeld als uitwisselbare bestandsrichtingen.

Schrijf FRONT ENGRAVE of REVERSE ENGRAVE op de productiebon en toon de verwachte leesrichting op de proef. Spiegel niet automatisch een hele taak omdat één onderdeel omgekeerd gegraveerd is. Logo's, asymmetrische symbolen, pijlen en meertalige tekst moeten vóór goedkeuring een visuele richtingscontrole ondergaan.

Voor LYSHIRE-projecten identificeert u het materiaalmodel en de vlak-/kernstructuur samen met de vijlrichting. Zie deLYSHIRE graveerplaatstructuursysteemvoor het verschil tussen oppervlakte- en omgekeerde configuraties.

Test minimale tekst, streken, gaten en omgekeerde details

Er is geen universele minimale teksthoogte of lijnbreedte voor elk graveerplastic. Het resultaat hangt af van de deklaag, het contrast, de afwerking en de dikte van het materiaal; de laserstraal, lens en focus; of de freesgeometrie, scherpte, slingering en graveerdiepte. Gevulde tekst, tekst met één regel en omgekeerde tekst gedragen zich ook anders.

Maak een representatieve test met het kleinste karakter, de dunste lijn, de smalste opening, de strakste binnenhoek en het kleinste omgekeerde kenmerk dat in het echte werk wordt gebruikt. Graveer het op ware grootte op het beoogde materiaal. Controleer of de tellers open blijven, aangrenzende slagen gescheiden blijven, de kern consistent zichtbaar is en het uiteindelijke label op de vereiste afstand leesbaar is.

Keur niet alleen het grootste of gemakkelijkste label in een gemengde bestelling goed. Het productiemonster moet het proces tot in de meest kritische details uitdagen. Als er meerdere materiaalkleuren of afwerkingen zijn opgenomen, test dan combinaties waarvan het contrast of oppervlaktegedrag kan verschillen.

Bereid de CNC- en rotatiegeometrie voor op de eigenlijke frees

Voor CNC-gegraveerde kunstwerken is meer nodig dan alleen een zichtbare omtrek. De frees heeft een fysieke puntgeometrie, dus zeer krappe binnenhoeken, smalle openingen of dunne lijnen worden mogelijk niet precies weergegeven zoals getekend. Een gereedschapspad kan de middellijn volgen, verschoven ten opzichte van een contour, of een gevuld gebied vrijmaken, afhankelijk van de software en bediening.

Lever schone vectoren aan en laat de fabrikant de gereedschapskeuze, offsets, diepte en bewerkingsstrategie bevestigen. Compenseer onbekende snijgeometrie niet vooraf door de tekst willekeurig dikker te maken. Als een bepaalde voltooide lijnbreedte of kamerafmeting wordt gecontroleerd, plaatst u die eis op de tekening en keurt u een test goed.

De standaard ABS-configuratie van LYSHIRE behoort tot de CNC/roterende route. CO2-laserprojecten gebruiken normaal gesproken de afzonderlijke op PMMA/acryl gebaseerde configuratie. Bekijk deLYSHIRE-verwerkingssysteemvoordat u één bestand voor meerdere materiaalroutes opmaakt.

Beheer variabele tekst, serienummers en codes

Voor het graveren van variabele gegevens is een gestructureerde bron nodig in plaats van individueel hernoemde illustratiebestanden. Gebruik één rij per voltooid onderdeel met een unieke ID, exacte tekst en eventuele barcode- of QR-code. Laat voorloopnullen als tekst behouden waar ze significant zijn, en definieer of spaties, koppeltekens en hoofdlettergebruik deel uitmaken van de gecodeerde waarde.

Stem vóór de productie het aantal rijen, de aangevraagde hoeveelheid en de gegenereerde proefdruk af. Controleer de eerste, laatste en representatieve middelste records, plus eventuele lange waarden of niet-Latijnse tekens. Als codes moeten worden gescand, definieer dan de gegevensinhoud, het verwachte codetype, het uiteindelijke formaat, het stille gebied en de verificatiemethode; test vervolgens de code na het graveren op het eigenlijke materiaal.

Variabele inhoud mag niet handmatig opnieuw worden getypt op de machine. Als een correctie nodig is, update dan de gecontroleerde gegevensbron, geef een nieuwe revisie uit en genereer het bewijs opnieuw, zodat de wijziging traceerbaar blijft.

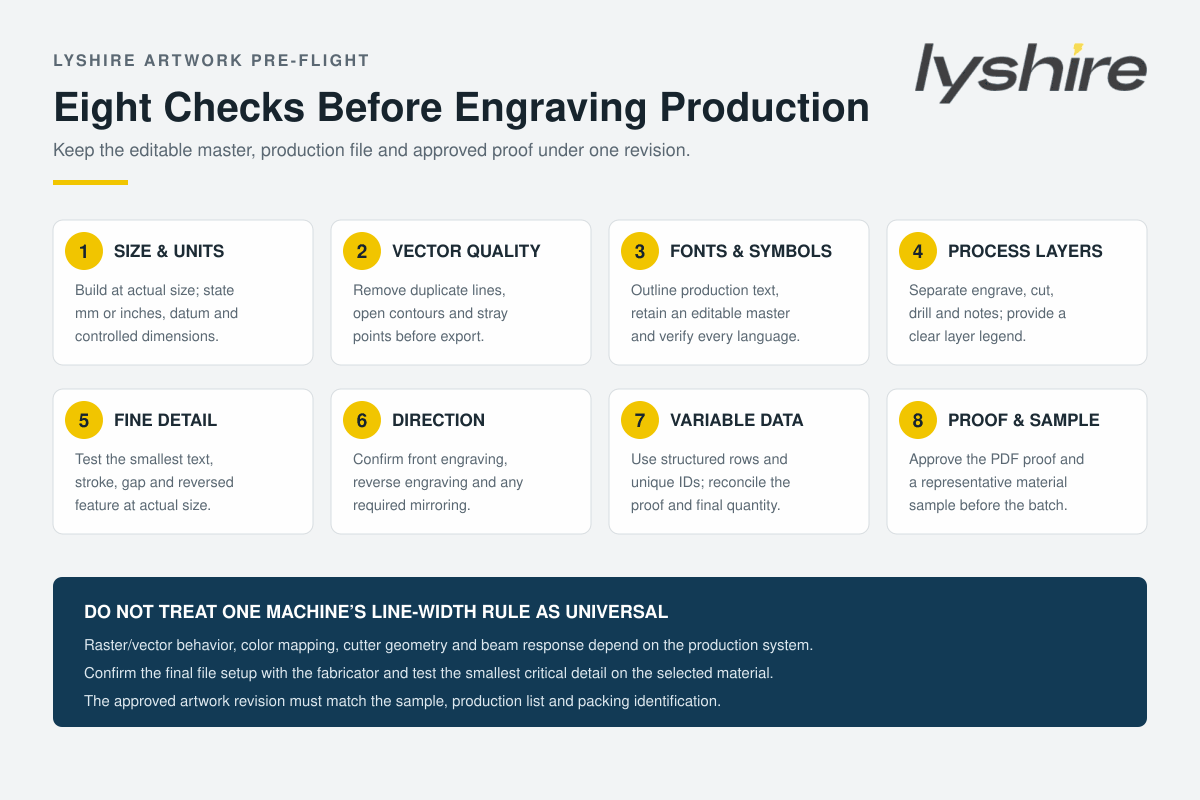

Aanbevolen productiebestandspakket

Veelgebruikte uitwisselingsformaten zijn AI, EPS, PDF, SVG en DXF, terwijl rasterinhoud kan arriveren als PNG, TIFF of JPEG van hoge kwaliteit. Bestandsextensies alleen garanderen geen bruikbare inhoud: een PDF kan alleen een afbeelding met een lage resolutie bevatten, en een SVG kan nog steeds live lettertypen of niet-ondersteunde effecten bevatten. Bevestig het gewenste formaat en de softwareversie bij de fabrikant.

Veelvoorkomende artworkfouten en corrigerende controles

Checklist voor offerteaanvragen voor de beoordeling van illustraties en de productie van monsters

Stuur LYSHIRE het bewerkbare artwork of een schoon vectorbestand, PDF-proefdruk, voltooide afmetingen, eenheden, tekeningrevisie, labellijst, kleinste tekst, vlak-/kernkleuren, afwerking, dikte, ABS/CNC- of PMMA/CO2-laserroute, gaten en contouren, voor- of achterwaartse richting, variabele gegevensbron, achterkant, aantal en vereiste goedkeuring van het monster.

Als er afgewerkte onderdelen nodig zijn, identificeer dan de verpakkingsgroepen en onderdeelnummers, zodat de productie kan worden afgestemd op het etiketschema. Voor ongebruikelijke geometrie, meertalige lay-outs of speciale achtergrondinformatie, bekijk ditLYSHIRE-applicaties op maat.

Veelgestelde vragen

Referenties van kunstwerken:Epilog raster- versus vectorgeleiding, Kleurtoewijzing van Epilog, Adobe-tekst-naar-overzicht-begeleiding, Gravotech graveren lettertypegidsEnGravotech-software en mogelijkheden voor variabelenlijsten.
