Drielaagse graveervellen specificeren voor meerkleurige borden
Driekleurige structuur en dieptecontrole
Drielaagse graveervellen specificeren voor meerkleurige borden
Een echt drielaags graveervel kan de originele vlakkleur weergeven plus twee verschillende verzonken kleuren. Het resultaat hangt af van een geordende vlak-, midden- en basisstructuur – en van het nauwkeurig regelen van twee graveerdieptes. Kopers moeten daarom op een inkooporder meer dan “3-laags plastic” opgeven.
Direct antwoord:definieer de drie kleuren op volgorde, identificeer welk kunstwerk de middelste laag moet onthullen en welk kunstwerk de basis moet bereiken, selecteer een processpecifiek materiaal voor CO2-laser of CNC/roterend werk en keur beide diepten goed op een fysiek monster vóór bulkproductie.
Wat drielaags betekent
Eén dun vel, drie integrale kleurniveaus
Bij het LYSHIRE drielaags systeem bevat de afgewerkte plaat een vlakkleur, een middenkleur en een doorlopende basiskleur. Ondiep graveren verwijdert het gezicht en legt de middelste laag bloot. Een gecontroleerde diepere pass verwijdert ook de middelste laag en bereikt de basis. Het gezicht blijft zichtbaar waar het ontwerp niet is gegraveerd.
Dit is niet hetzelfde als drie dikke platen aan elkaar bevestigen, twee kleuren op een vel drukken of gegraveerde gebieden met verf vullen. Een rood/zwart/blauw vel van 1,5 mm kan bijvoorbeeld rood gebruiken als origineel vlak, zwart voor ondiepe tekst en blauw voor geselecteerde diepere velden, allemaal binnen één afgewerkt vel van 1,5 mm.
Bestel de kleuren
Schrijf de kleurvolgorde van gezicht tot basis
Gezichtskleur
De zichtbare achtergrond vóór het graveren. Het heeft doorgaans het grootste ononderbroken kleurgebied en heeft een sterke invloed op de verblinding, het onderhoud en de uitstraling van het bord.
Middelste kleur
De eerste onthullingskleur die wordt bereikt door ondiepe gravering. Het bevat gewoonlijk primaire tekst, kopjes, contouren of waarschuwingslegenda's.
Basiskleur
De tweede onthullingskleur wordt bereikt door een diepere pass. Het kan een tweede informatieniveau, statusveld, zone of geselecteerd symbool identificeren.
Schrijf de bestelling altijd expliciet, zoalsrood gezicht / zwart midden / blauwe basis. Een lijst die alleen ‘rood, zwart en blauw’ zegt, is dubbelzinnig omdat het omkeren van de volgorde zowel de achtergrond als de kleuren verandert die bij elke graveerdiepte worden geproduceerd.
Kleurlogica
Wijs aan elke kleur een gedefinieerde informatiefunctie toe
| Voorbeeld structuur | Mogelijke lay-outlogica | Koper cheques |
|---|---|---|
| Rood/zwart/blauw | Rode achtergrond, ondiepe zwarte waarschuwingen of legenda's, diepere blauwe secundaire codes of velden. | Bevestig dat de geselecteerde kleuren overeenkomen met het visuele systeem van het project en niet worden gebruikt als het enige veiligheids- of statussignaal. |
| Wit/rood/groen | Witte achtergrond, ondiep rood alarm- of stopinformatie, dieper groen gereed of normale informatie. | Voeg bewoordingen, symbolen of posities toe, zodat de kritische betekenis niet alleen afhankelijk is van rood versus groen. |
| Wit/zwart/groen | Witte achtergrond, ondiepe zwarte instructies, diepere groene headers, panelen of geselecteerde begeleidingssymbolen. | Bevestig de regels voor afgewerkte borden, contrast, symboolontwerp en installatievoorwaarden afzonderlijk. |
| Aangepaste driekleurenvolgorde | Merk, bewegwijzering, machinezones, productfamilies of twee niveaus van technische gegevens. | Keur fysieke kleuren goed en beide onthullen diepten; schermkleuren zijn geen productiestandaard. |
Het materiaal zorgt voor kleurlagen; het zorgt er niet automatisch voor dat het voltooide bord conform is. Veiligheidskleuren, toegankelijkheid, symbolen, bewoording, tekengrootte en montage moeten de bestemmingsmarkt en projectspecificatie volgen.
Twee dieptegroepen
Scheid het kunstwerk voordat het de machine bereikt
Een productiebestand moet duidelijk identificeren welke objecten tot de ondiepe middenkleurgang behoren en welke tot de diepere basiskleurgang behoren. Gebruik afzonderlijke benoemde lagen of goedgekeurde steunkleuren in het vectorbestand en vergrendel vervolgens de toewijzing in het werkbriefje. Tekst, symbolen, gevulde panelen en snijlijnen mogen niet afhankelijk zijn van het geheugen van de operator.
Ontwerp de diepere gebieden met voldoende breedte en tussenruimte voor het geselecteerde proces. Een diepteverandering kan de schijnbare lijnbreedte, hoekradius en de definitie van kleine details veranderen. De smalste lijn en het kleinste karakter moeten daarom aanwezig zijn in het goedkeuringsmonster.
Geen universeel dieptenummer
Gepubliceerde diepten voor een product van een andere fabrikant zijn niet automatisch geschikt voor een LYSHIRE-plaat. Laagverhoudingen, polymeer, dopconstructie, machinevermogen, focus, freesgeometrie en kalibratie hebben allemaal invloed op het resultaat. Breng twee goedgekeurde productie-instellingen tot stand voor het exacte bestelde materiaal.
Kies de procesroute
Laser- en CNC-/rotatieversies moeten afzonderlijk worden gespecificeerd
“Drielaags” beschrijft de kleurstructuur, niet de polymeer- of machinecompatibiliteit. LYSHIRE levert normaal gesproken een op acryl/PMMA gebaseerde configuratie voor CO2-laserbestellingen en een aparte op ABS gebaseerde configuratie voor CNC- of rotatiegraveren. Ga er niet van uit dat één fysiek vel universeel is voor elk graveersysteem.
| Route bestellen | Wat te bevestigen | Goedkeuringsfocus |
|---|---|---|
| CO2-laser | Op acryl/PMMA gebaseerde laserconfiguratie, machinetype, vermogensbereik, focusregeling, luchtbehandeling en vectorsnijvereisten. | Schone vlakverwijdering, stabiele ondiepe/diepe scheiding, residu, hitte-effect, kerf en snijrand. |
| CNC of roterend | Op ABS gebaseerde mechanische configuratie, freestype, punthoek, gereedschapsdiameter, spilsnelheid, voedings- en vasthoudmethode. | Bramen, spanen, lijnbreedte, vlakheid, gereedschapsslijtage, herhaalbaarheid van de diepte en gefreesde rand. |
Bevestig voor beide routes tegelijkertijd het boren, het snijden in vorm, de lijmlaag, de hoekradius en de uiteindelijke installatiemethode. Deze bewerkingen kunnen de praktische bladspecificatie beïnvloeden, zelfs als de vlak-/midden-/basiskleuren ongewijzigd blijven.
Voorbeeldgoedkeuring
Een zevenstaps-tweedieptetest
- Noteer het exacte blad:leverancier, productcode, vlak/midden/basisvolgorde, polymeer, afwerking, totale dikte en batch.
- Bereid een dieptematrix voor:meerdere ondiepe kandidaten en meerdere diepere kandidaten opnemen zonder meerdere machinevariabelen tegelijk te wijzigen.
- Inclusief echte kunstwerken:test de kleinste tekst, smalste lijn, dichte panelen, hoeken, symbolen en de geplande uitgesneden omtrek.
- Selecteer de ondiepe instelling:verwijder het gezicht volledig met behoud van een schone, ononderbroken middenlaagkleur.
- Selecteer de diepere instelling:ga consistent door het midden en laat de basis zien zonder overmatige verwijding, smelten of mechanische schade.
- Inspecteer de overgang:controleer of ondiepe gebieden de basis niet blootleggen en dat diepe gebieden geen ongewenste eilanden in de middenlaag vasthouden.
- Bewaar de goedgekeurde coupon:markeer de machine, instellingen, gereedschap of lens, batch, artworkrevisie en goedkeuringsdatum voor productiecontrole.
Dikte en laagbalans
Totale dikte en onthullingsdiepte zijn verschillende specificaties
De totale plaatdikte regelt de stijfheid, montage, montage, snijden en verpakken. Het vertelt de operator niet waar de midden- en basiskleuren beginnen. Een drielaagse plaat van 1,5 mm blijft één afgewerkte plaat van 1,5 mm; de drie kleurlagen bevinden zich binnen dat totaal.
Bij een herhalingsproject dient u zowel de tolerantievereiste voor de afgewerkte plaat als de goedgekeurde ondiepe/diepe resultaten te behouden. Als de kleurconstructie, het polymeer, de afwerking of de dikte verandert, valideer dan de instellingen opnieuw. Breng geen diepteprogramma over van een monster met een andere constructie, simpelweg omdat de totale dikte hetzelfde is.
Problemen oplossen
Wat veelvoorkomende fouten bij drielaags graveren gewoonlijk betekenen
| Basiskleur verschijnt in ondiepe tekst | De ondiepe doorgang is te diep, de focus of de Z-hoogte varieert, het vel wordt niet vlak gehouden of er is een verkeerde taakinstelling gebruikt. |
| De middelste kleur blijft binnen diepe velden | De diepere pas is onvoldoende of inconsistent; controleer vlakheid, focus, gereedschapsslijtage, laagmapping en overlapstrategie. |
| Fijne tekst wordt te zwaar | Overmatige diepte, laserhitte, brede gereedschapsgeometrie, slingering of meerdere overlappende passages kunnen het gegraveerde gebied vergroten. |
| De kleurrand ziet er rafelig uit | Controleer de focus, de snelheid/krachtbalans, de scherpte van het mes, de voeding, de toestand van de spindel, de kwaliteit van het artwork en de reinigingsmethode. |
| Paneel of letters vervormen | Grote diepe velden hebben mogelijk een andere vulstrategie, volgorde, vasthoudmethode of processpecifiek materiaal nodig. |
| Batch komt niet overeen met goedkeuring | Controleer de productcode, het polymeer, de kleurvolgorde, de afwerking, de dikte, het bewaarde monster, de batchidentiteit en de machinekalibratie voordat u verdergaat. |
Duurzaamheidsgrens
Drie lagen betekenen niet automatisch buitenkwaliteit
Het aantal lagen alleen bewijst geen UV-stabiliteit, weersbestendigheid, chemische bestendigheid, brandgedrag of een specifieke levensduur. Deze zijn afhankelijk van het exacte polymeer, de pigmenten, het oppervlak, de constructie, de lijm, de installatie en de omgeving. Als het project buiten plaatsvindt of wordt blootgesteld aan hitte, schoonmaakmiddelen, oliën, vocht of slijtage, vraag dan de relevante productgegevens of testvereisten op voor de bestelde configuratie.
Op dezelfde manier bewijst een schoon initieel graveerresultaat geen langdurige hechtingsprestaties tussen lagen. Inspecteer gefabriceerde randen, gaten en montagepunten die onder hoge spanning staan, en voer projectspecifieke tests uit waarbij falen kostbaar zou zijn.
Checklist voor offerteaanvragen
Informatie om te verzenden bij een aanvraag voor een drielaags vel
- Kleurvolgorde:gezicht / midden / basis in exacte volgorde, met fysieke of gecontroleerde kleurreferenties.
- Dieptelogica:kunstwerkelementen toegewezen aan de ondiepe en diepere onthullende kleuren.
- Verwerking:CO2-laser, CNC-router of roterende graveur, inclusief machine- en gereedschapsdetails.
- Laken:totale dikte, afmetingen, afwerking, hoeveelheid en vereiste vlakheid of tolerantie.
- Fabricage:vectorsnijden, frezen, boren, afschuiningen, gaten, hoeken, lijm of afgewerkte onderdelen.
- Sollicitatie:binnen-/buitenlocatie, bezichtiging, reiniging, temperatuur, chemicaliën, slijtage en verwachte levensduur.
- Naleving:toepasselijke veiligheids-, toegankelijkheids-, brand-, elektriciteits-, klant- of bestemmingsmarktvereisten.
- Goedkeuring:fysiek kleurmonster, graveerbon met twee diepten en vereiste documentatie vóór bulkproductie.
Bekijk deLYSHIRE assortiment drielaagse graveerplatenvoor structuurvoorbeelden, of stuur een aangepaste kleurvolgorde en verwerkingsroute via deprojectaanvraagformulier.
Veelgestelde vragen
Veelgestelde vragen over drielaags graveerblad
Hoe creëert een drielaags vel twee gegraveerde kleuren?

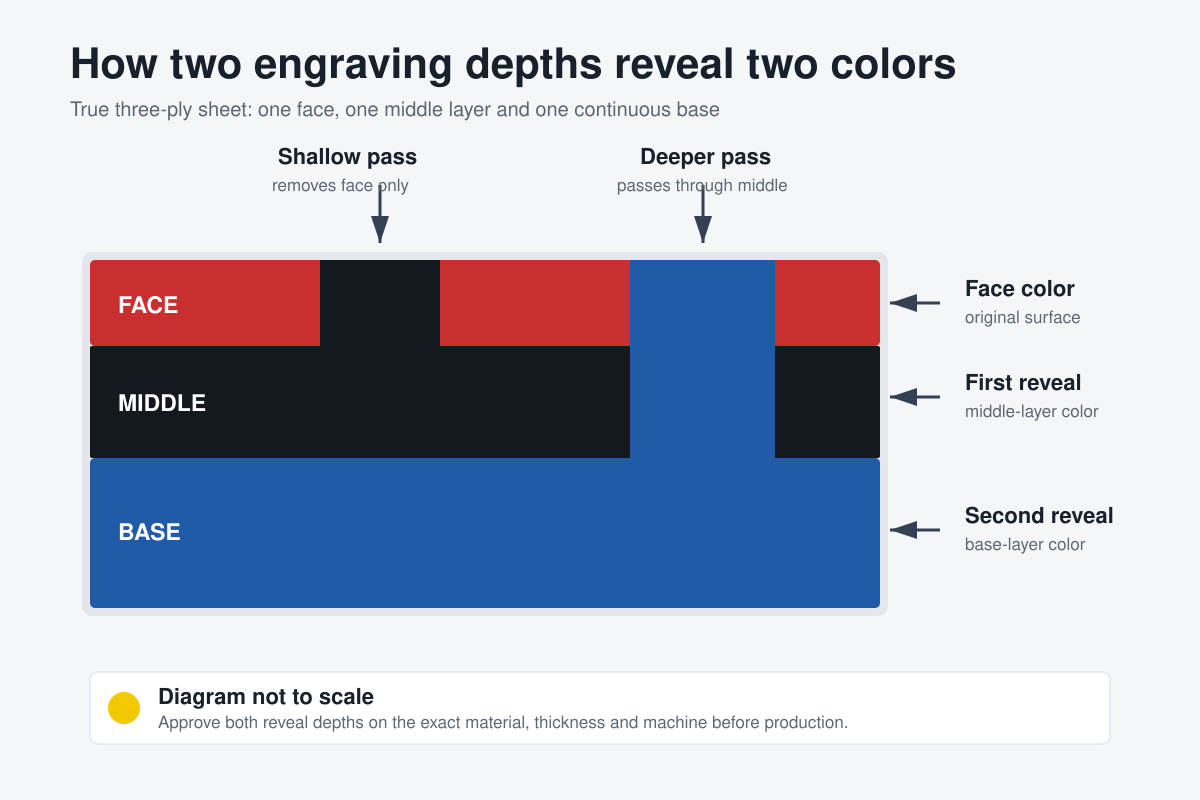

Een ondiepe pas verwijdert het gezicht en legt de middelste laag bloot. Een gecontroleerde diepere pass verwijdert ook de middelste laag en bereikt de basis. Het niet-gegraveerde gebied behoudt de oorspronkelijke gezichtskleur.
Is een drielaags plaat gemaakt van drie dikke planken?
Nee. Een echt drielaags graveervel bevat drie kleurniveaus binnen één afgewerkt dun vel. Alle drie de kleuren kunnen bijvoorbeeld binnen een totale dikte van 1,5 mm worden opgenomen.
Kan dezelfde plaat worden gebruikt voor CO2-laser- en CNC-graveren?
Neem dat niet aan. LYSHIRE configureert normaal gesproken een op acryl/PMMA gebaseerde versie voor CO2-laserbestellingen en een aparte op ABS gebaseerde versie voor CNC- of rotatiewerk. Bevestig het proces voordat u bestelt.
Welke graveerdieptes moeten worden gebruikt?
Er is geen universeel paar instellingen. Breng ondiepe en diepere instellingen in op het exacte product, de dikte, de batch en de machine, omdat laagverhoudingen, focus, kracht, snelheid, gereedschapsgeometrie en kalibratie het resultaat beïnvloeden.
Maakt een drielaags plaat verfvulling overbodig?
Het kan driekleurige lay-outs creëren door middel van integrale lagen en gecontroleerde materiaalverwijdering, zodat veel ontwerpen geen verfvulling of secundair printen nodig hebben. Bevestig of het voltooide kunstwerk extra decoratie vereist.
Is elk drielaags vel geschikt voor veiligheidssignalisatie voor buiten?
Nee. Het aantal lagen geeft geen indicatie voor naleving van de regelgeving voor buitengebruik of voor buitengebruik. Bevestig de exacte materiaalprestaties en pas alle regels van de bestemmingsmarkt toe op het voltooide bord.
Structuur- en voorbeeldbeoordeling
Keur de kleurvolgorde en beide graveerdieptes goed
Stuur LYSHIRE de vereiste vlak-/midden-/basisvolgorde, artwork, machine, totale dikte, applicatie- en fabricagedetails. Ons team kan het procestraject beoordelen en een fysiek monster van twee dieptes voorbereiden voor gekwalificeerde B2B-projecten.
Neem contact op met LYSHIRETechnische referenties: deLYSHIRE drielaags graveervellensysteemEnproductvoorbeeld met meerdere dieptendefinieer de gezicht-/midden-/basiskleurlogica en processpecifieke configuraties van het bedrijf. Brancheterminologie en productspecifieke diepgaande voorbeelden werden gecontroleerd aan de hand van de ambtenaarRowmark materiaalwoordenlijst, Rowmark LaserMax drielaagsEnTrotec graveer-kunststofgeleiding. Productspecifieke instellingen mogen niet zonder testen worden overgedragen.
